CC工具箱1.3.3更新【2024.7.8】

使用环境要求：ArcGIS Pro 3.0

一、下载链接

公众号后台发送【cctool】即可获取CC工具箱安装文件的下载地址。

二、使用方法

1、在下载链接中下载安装文件【CC工具箱1.3.3.esriAddinX】，直接点击安装即可。

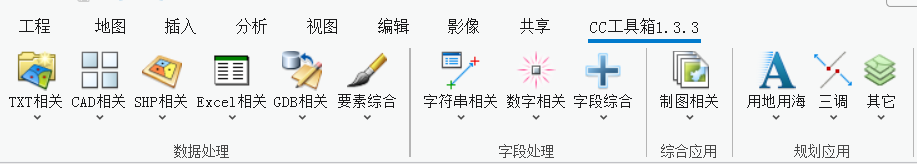

2、安装好后打开ArcGIS Pro3.0，在标签栏上会出现一个新标签【CC工具箱1.3.3】，这个标签下就是CC工具箱的主要工具。

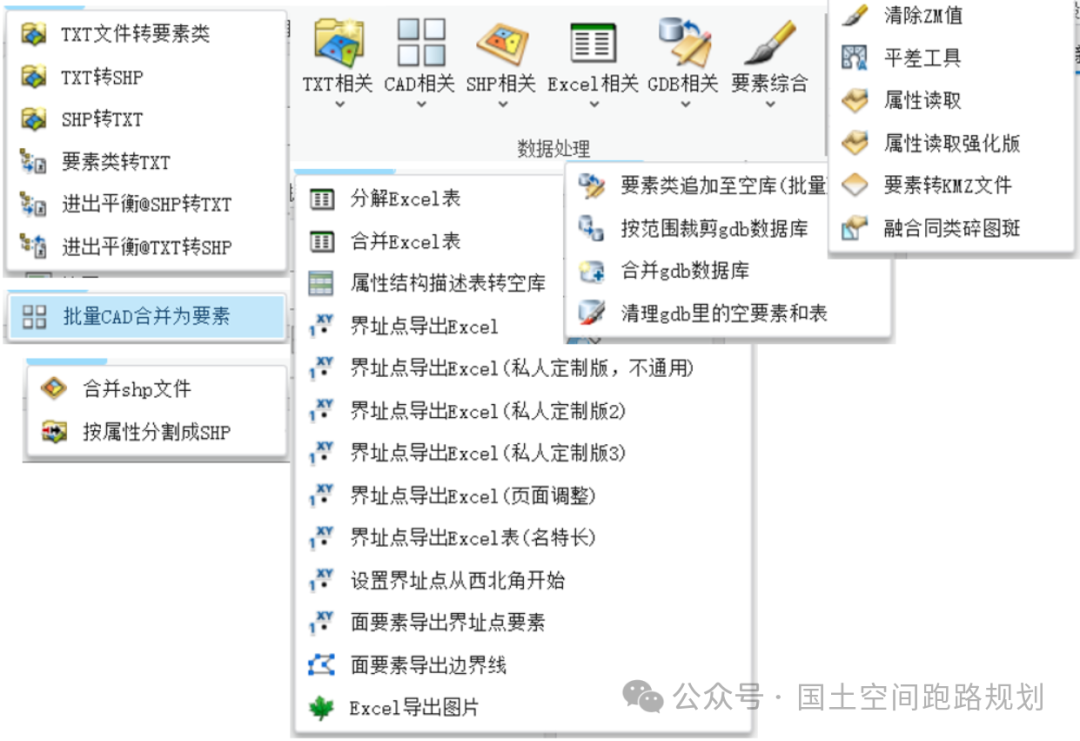

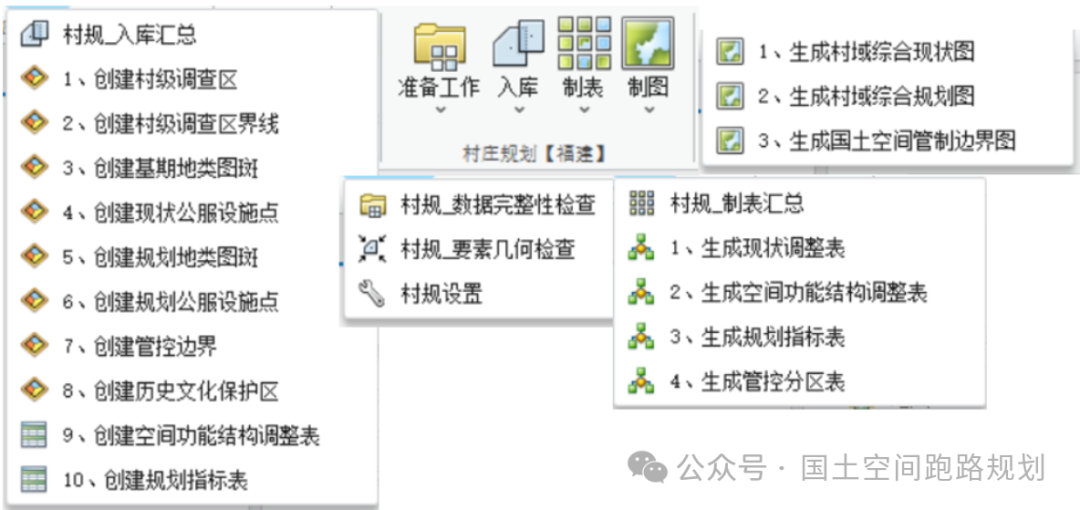

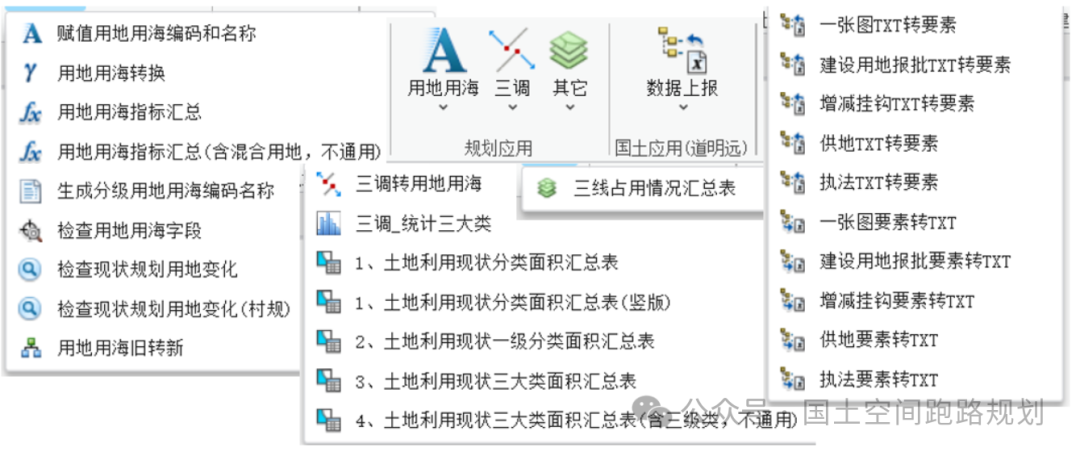

工具数量较多，部分截图如下：

三、使用帮助

1、在每个工具框的界面右下角一般都有一个【帮助】键，点击后可链接到帮助说明。

查看帮助可以帮你减少一些bug的产生，如果还有问题，或者如果想及时获取解答，提出新的需求，反映工具bug，可以加下面的微信号，拉入交流群，在群里提问：

2、CC工具箱的源码也在上面的共享网盘里，有想一起学习的同学也可以看下面的开发攻略集合贴，这里有开发过程的记录及大部分原码，也是一个不错的教程：

https://blog.csdn.net/xcc34452366/article/details/129223703https://blog.csdn.net/xcc34452366/article/details/129223703

四、本次更新的部分工具

本次更新主要内容如下：

(1)基础功能优化

本次更新最主要的内容是基础功能的优化，包括数据检查、输出路径的自动填写、部分模板的下载。

数据检查：

大部分工具在各个环节中都加入数据检查功能，避免用户因输入数据不符合要求而引起运行错误以及生成结果的错误。

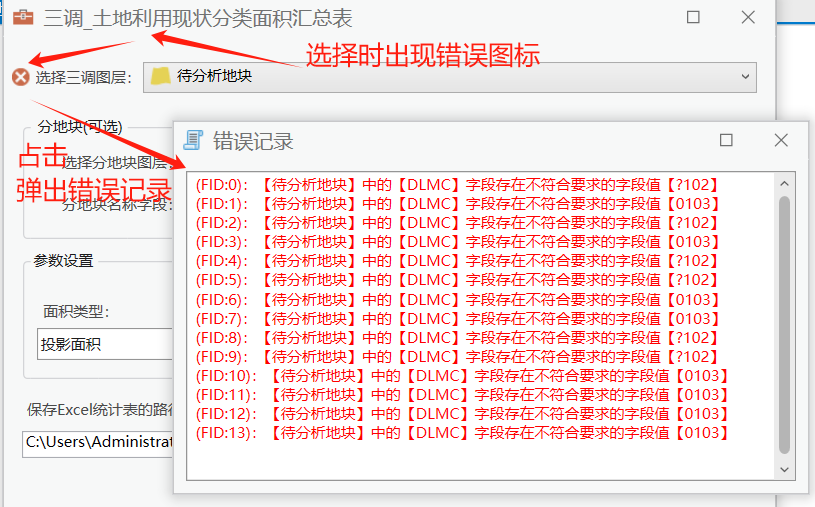

如选择图层、选择参数时，工具就会自动对该数据进行检查，如果发现有错误，就会在左侧显示一个错误图标，点击图标，则会弹出错误信息：

用户根据错误提示修改数据后，再选择该图层，工具会再次检查，如果没有错误，则不会显示图标。

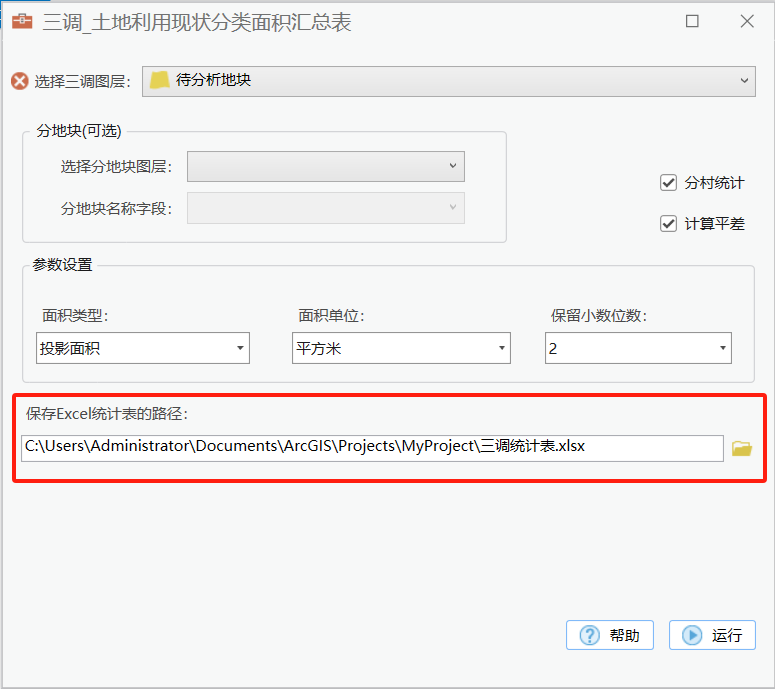

输出路径的自动填写：

模仿 arcgis pro地理处理工具的功能，有些工具选择输入数据后，会自动填写输出路径，一般保存在工程默认数据库或默认文件夹下，如果觉得不合适，可自行手动再选择，不耽误时间。

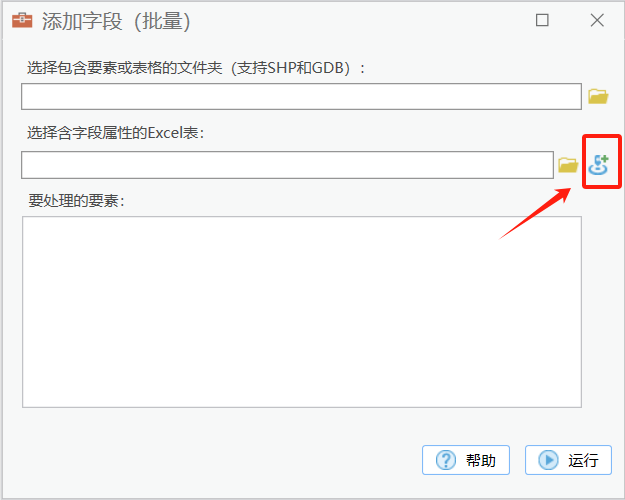

工具用到的文件模板下载：

有些工具需要输入一些Txt、Excel之类的文件，这些文件要求固定的格式，经常有人因为格式错误造成运行出错，因此在一些工具置入下载按键，可以点击下载，自行比对。

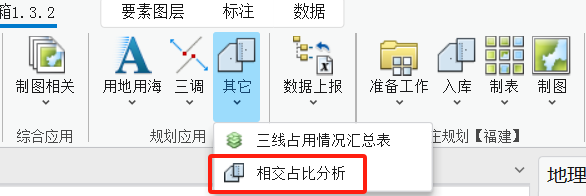

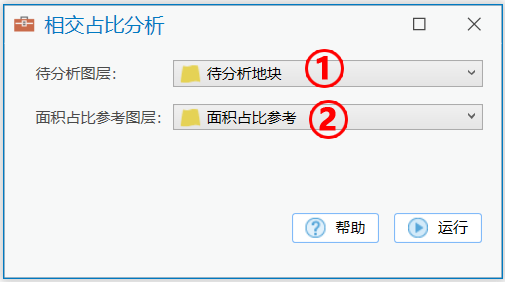

(2)相交占比分析

需求场景如下，有【待分析地块】和【面积占比参考】2个图层。2个图层之间存在空间上的重叠。工具的目的是为了分析出【待分析地块】的每1个图斑中，和【面积占比参考】相交的面积，以及和总面积的占比。

举一个应用场景为例，例如：【待分析地块】是违法图斑，【面积占比参考】是建设用地。工具能分析出每个违法图斑占用了多少建设用地，占比是多少。

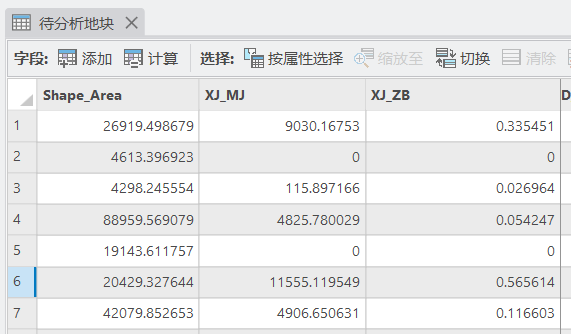

生成结果如下：

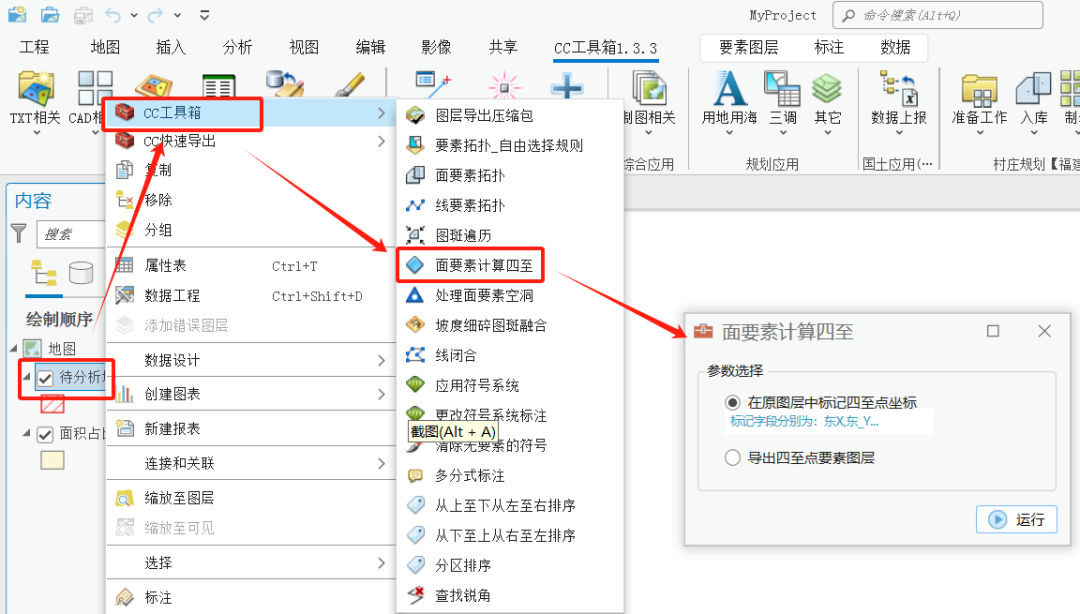

(3)【面要素计算四至】增加导出四至点图层

原来这个工具只能生成四至点坐标，以字段的形式保存在属性表中。

现在可以生成四至点图层了，更加方便使用。

(4)【SHP转TXT、要素类转TXT】增加更多选项

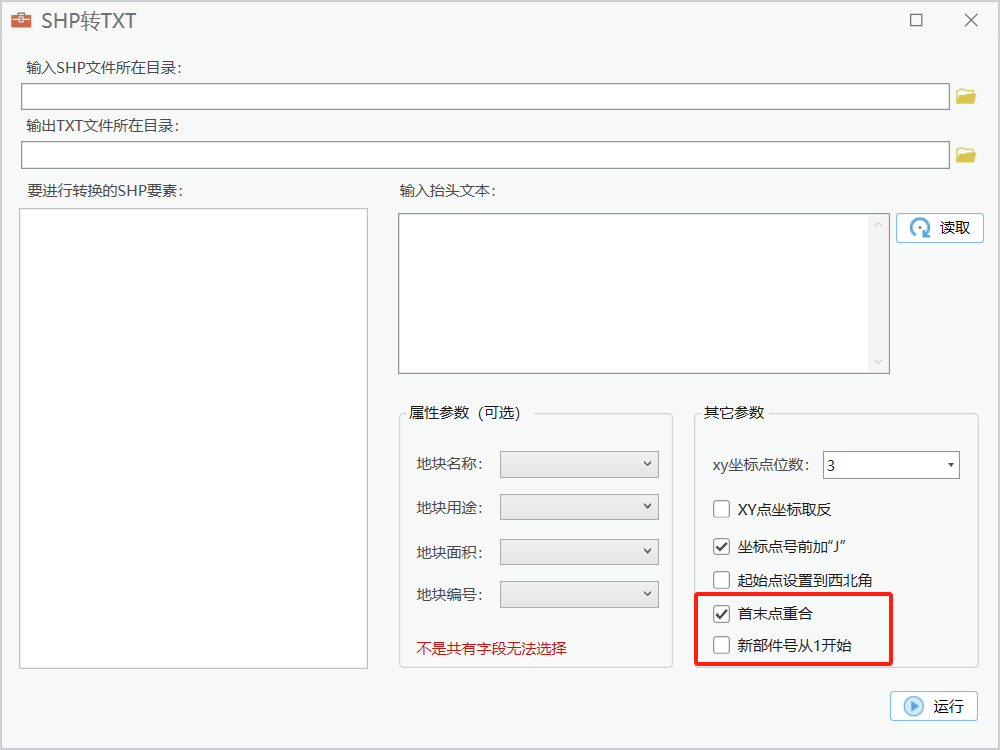

【SHP转TXT、要素类转TXT】2个工具增加了首末点重合和新部件号从1开始的选项。

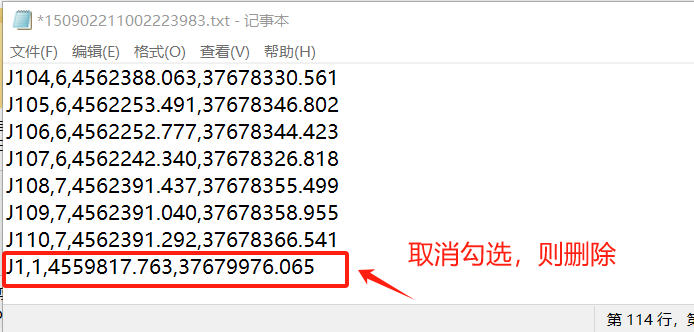

勾选首末点重合时，生成的每个部件的最后一点是起始点，取消勾选的话，将删除这个点：

勾选新部件号从1开始时，如果有多个部件，第2个部件的点号从J1开始，而不是之前那样继续排号：

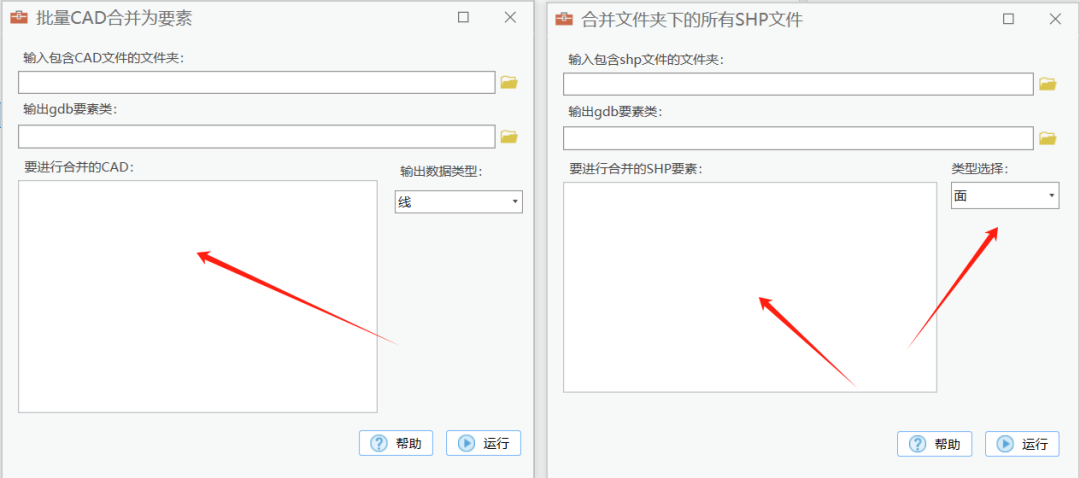

(5)【CAD合并、SHP合并】工具优化

工具列出文件夹下要合并的数据，可以手动选择移除不需要的数据。

另外，shp要素按点、线、面分开列出，避免因为多种类型混杂造成无法合并的问题。

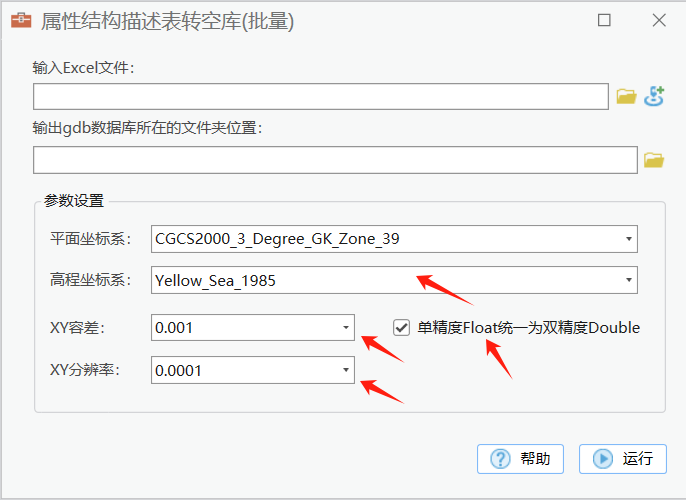

(6)【属性结构描述表转空库】工具优化

工具增加高程坐标系、XY容差，XY分辨率等参数，使生成的数据库更准确。增加Float统一转Double选择，建议勾选，因为很多入库要求的Float并不是arcgis中的Float，会造成数据错误。

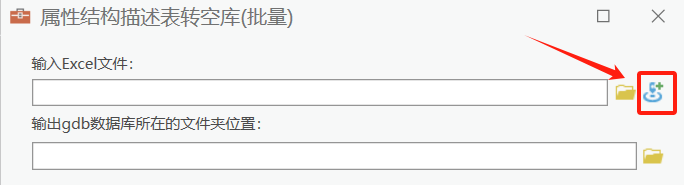

另外，Excel模板有变化，是为了更准确的输入信息，可点击工具里的下载键下载，里面有更详细的模板说明：

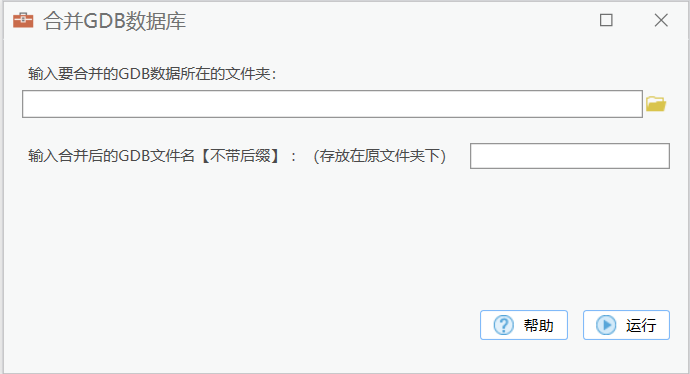

(7)【合并GDB数据库】工具优化

优化后，合并后的GDB数据库的高程坐标系、XY容差，XY分辨率等参数和原数据库保持一致，不再出现不致的情况。

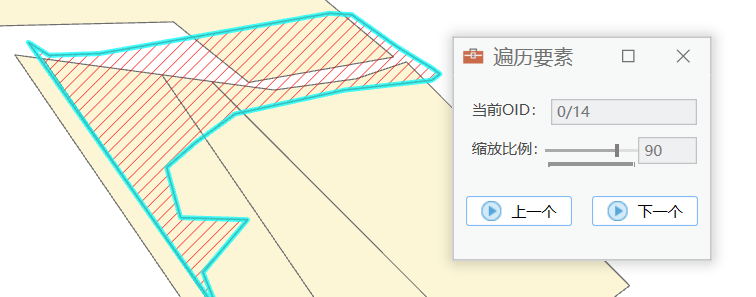

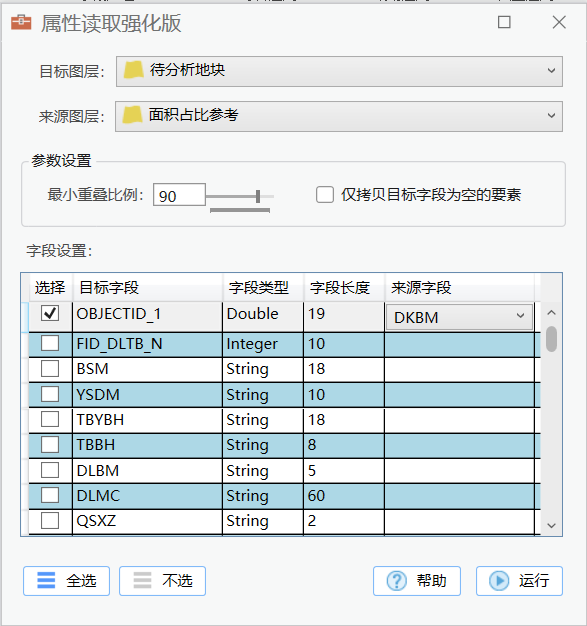

(8)【属性读取强化版、图斑遍历】工具BUG修复

该工具BUG已完全修复，可放心食用。
